DANE TECHNICZNE:

Długość całkowita 13 400 mm

Rozstaw osi 8350 mm

Szerokość całkowita 2550 mm

Wysokość siodła 1000 mm

Nacisk na oś 24 000 kg

Nośność sworznia królewskiego 12 000 kg

Masa własna ±3% 11 145 kg

Masa całkowita Masa pojazdu 36 000 kg

Wydłużenie pojazdu 1800 mm

Wydłużenie zderzaka 1200 mm


PODWOZIE:

Osie marki BPW o udźwigu technicznym 9000 kg z zawieszeniem pneumatycznym i hamulcami bębnowymi

Tylna oś skrętna

Unoszona oś przednia

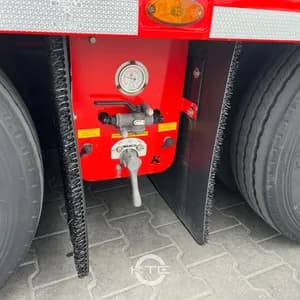

Układ hamulcowy Wabco

Opony 12 x 205/65 R17.5

PODWOZIE:

Wykonane ze stali o wysokiej wytrzymałości

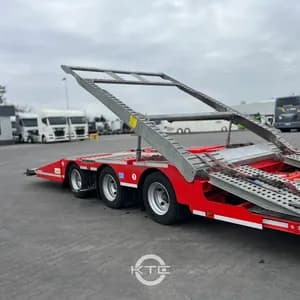

Najazd przedni: Dwie rampy o długości 3800 mm,

hydraulicznie składane i hydraulicznie przesuwane, ocynkowane (maks. kąt wysuwu 1000 mm w zakresie od 2° do 15°),

ładowność 7 t

Najazd środkowy: Dwie rampy o długości 1200 mm,

hydraulicznie składane,

ocynkowane (kąt nachylenia od 0° do 44°), ładowność 7 t

Najazd przedniej osi: Jedna Rampa o długości 4000 mm, składana hydraulicznie,

ocynkowana (kąt nachylenia od 0° do 29°), ładowność 7 t

Rampy załadunkowe:

Do załadunku pojazdów na platformę dostępne są dwie aluminiowe rampy załadunkowe,

o wymiarach 2000 x 400 x 75 mm (dł. x szer. x wys.) i ładowności 3,5 tony.

Kąt najazdu wynosi 10° przy zamkniętym zderzaku tylnym i 8° przy zderzaku wysuniętym.

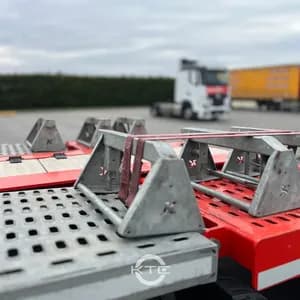

Wymiary wnęki na koła: 800 x 460 x 70 mm

Wysięg pojazdu: 1800 mm, co 300 mm
